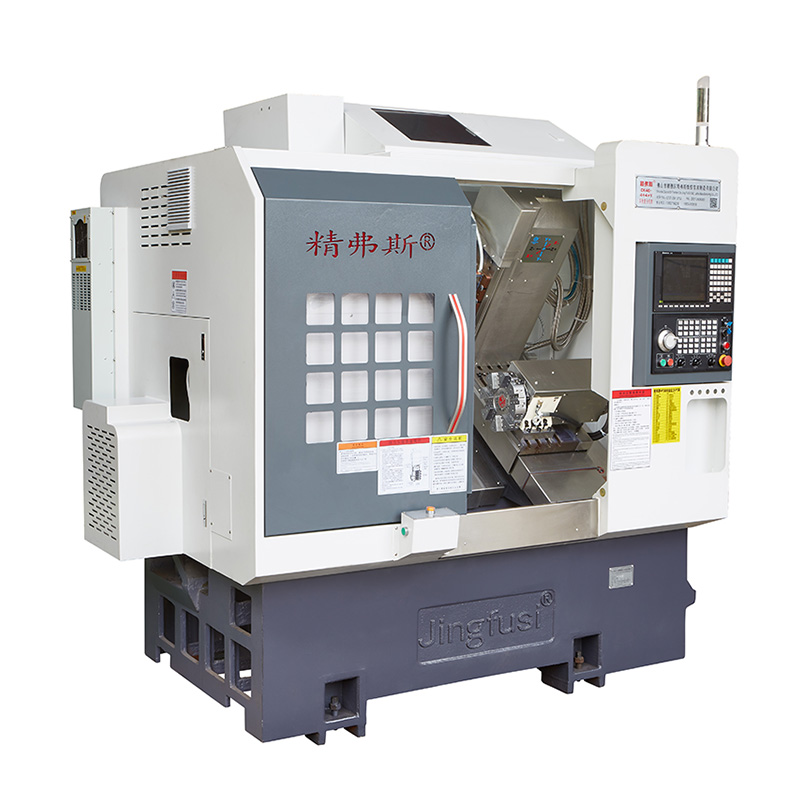

Meaisín meaisínithe muileann cas

Tá an meaisín meaisínithe cas-muileann Jingfusi® oiriúnach go háirithe le haghaidh olltáirgeadh codanna le cruthanna casta, amhail micrea-chomhpháirteanna, micrea-shafts, cónascairí leictreonacha, spéaclaí, cloig, agus gabhálais crua-earraí éagsúla.

Mionsamhail:CK52-5+5+Y

Seol Fiosrúchán

Cur síos ar an Táirge

Tá tréithe beachtais ard agus éifeachtúlacht ard ag an meaisín meaisínithe cas-muileann. Féadann sé athrú idir an treocht agus gan aon treoir a dhéanamh, próiseáil chuí a dhéanamh de réir fad an tsaothair, agus tá struchtúr réasúnta aige. Baineann na trí ais go léir úsáid as treoracha líneach rollta, a bhfuil frithsheasmhacht mhaith caitheamh agus cruinneas ard acu. , arna thiomáint ag mótar servo, tá tréithe athraithe uirlisí tapa ag an struchtúr líneach uirlisí, tá feidhmeanna iomlána ag an gcóras CNC agus tá sé éasca a rialú. Ní éilíonn próiseáil treoraithe níos lú ábhair meilte, agus is féidir leis barraí a phróiseáil le luas ard agus cruinneas ard, agus níl an t-íos-ábhar atá fágtha ach 30mm. Is féidir le gléas próiseála taobh roghnach próisis druileála agus muilleoireachta a bhaint amach.

Léaráid taistil meaisín

Sonraí Táirgí

Liosta paraiméadair

mír	ábhar	aonad	CK46-5+5+y	CK52-5+5+y
Raon feidhme próiseála	Swing thar an leaba	mm	Ø 500
	Fad uasta casadh an chiorcail sheachtraigh	mm	320
	Trastomhas barra uasta	mm	Ø 45	Ø 51 ~ 55
Príomh -ais	Luas an fhearsaid uasta	R/Min	6000 (socraithe go 4000)	4500 (socraithe go 3500)
	Cineál ceann fearsaide		A2-5	A2-6
	Trastomhas Fearsaideach trí pholl	mm	Ø 56	Ø 66
beathaigh	X/z/y ais stróc uasta	mm	800/470/310
	Gluaiseacht tapa uasta x/z/y ais	m/mo	24 (Socrú 18)/24 (Socrú 18)/15 (Suíomh 8)
	Slat scriú x/z/y ais	mm	32/32/25
	X/Z/Y Iarnród Ais	mm	35/35/25
Túr scian	Turret Ocht Stáisiún	Ríomhairí pearsanta	Is féidir le 8 stáisiún, a bheith feistithe le sealbhóirí uirlisí poll dúbailte, roghnach le 12 stáisiún
Giarsaí	Foirm Shealbhaíochta Uirlisí Ceann Cumhachta		ER25
	Luas uasta an chinn cumhachta	R/Min	Is féidir 6000 (socraithe go 4000) a úsáid go coitianta chun táirgí a phróiseáil ó 4000
	Druileáil suiteála uasta agus trastomhas ceann muilleoireachta	mm	Ø 16
	Fad idir seafta ceann cumhachta agus seafta	mm	65
innealra leictreach	Príomhchumhacht/chasmhóimint mótair	Kw / nm	7.5 kW/47.75nm, roghnach 11kW/70.03nm do chodanna cruach le toilleadh próiseála de 80 agus os a chionn
	Cumhacht/chasmhóimint Axis X/Z/Y Ais	Kw / nm	Yaskawa 1.8kw/11.5nm. Glúin nua roghnach 2.4 kW/rátáil 11.5nm
	Cumhacht Mótair/Torque Cumhachta Cumhachta X/Z Cumhacht	Kw / nm	2.4 kW/11.5nm
	Luas uasta mótair na cumhachta cumhachta	R/Min	5000
nach iad	Gléas coscáin suiteála fearsaide		brú hiodrálach
	Claonadh leapa	°	35 °
	Pláta boird scian fad x leithead	mm	700x290
	Fad Uirlis Meaisín X Leithead X Airde	mm	2200x1580x2000
	Meáchan iomlán an mheaisín iomláin	Kg	3430
	Cumhacht iomlán	KW	13
	Meán -thomhaltas cumhachta	KW / H.	2

Cruinneas Uirlis Meaisín

Cruinneas Meaisín, Caighdeán Fachtóir Jingfus ：
Mór -earra tástála	Léaráid sceidealta	Caighdeán monarchan


Buille gathacha fearsaid		Runout an chóin sheachtraigh a bhrath	0.0035


Suíomh athuair x-ais		Suíomh arís agus arís eile an X-ais a bhrath. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Seasamh athuair Z-ais		Brath arís agus arís eile ar an ais Z. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Suíomh athuair y-ais		Brath arís agus arís eile ar an ais Y. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.004


C Ais Athrá Ais		Brath an pointe seasta C-ais a bhrath, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath	20 soicind stua


C Suíomh Ais Rothlach		Brath cruinneas suímh randamach an C-ais, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin seiceáil na socruithe arís agus arís eile	72 soicind stua


Buille Clampála Ceann Cumhachta		Buille cóin	0.015

Buille Clampála Ceann Cumhachta		Clampáil Beating	0.01

Más mian leis an gcustaiméir cruinneas ISO nó VD1 ais x/z/y a thástáil, déanfar é a chinneadh ag an am a scríobhann sé an conradh. Ní mór don chustaiméir an mhír seo a thástáil ag an am céanna den chéad uair a ghlactar le Jingfusi Factory.
