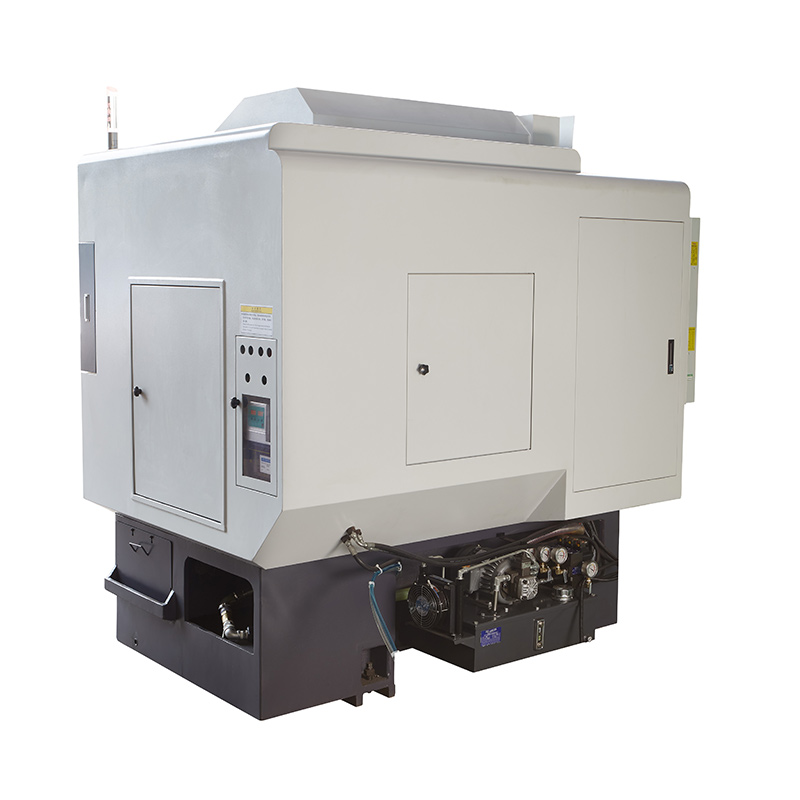

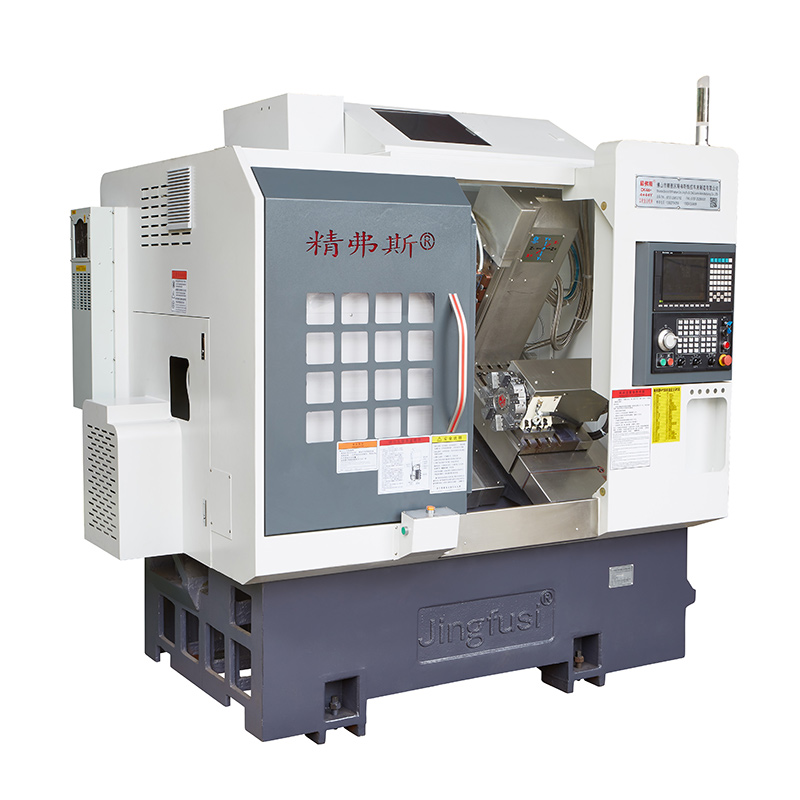

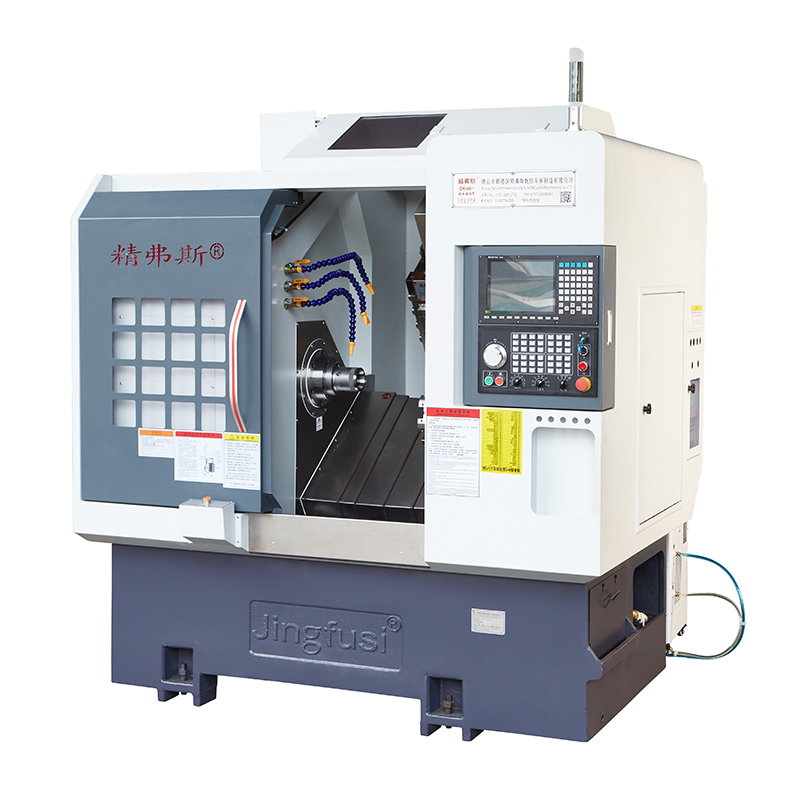

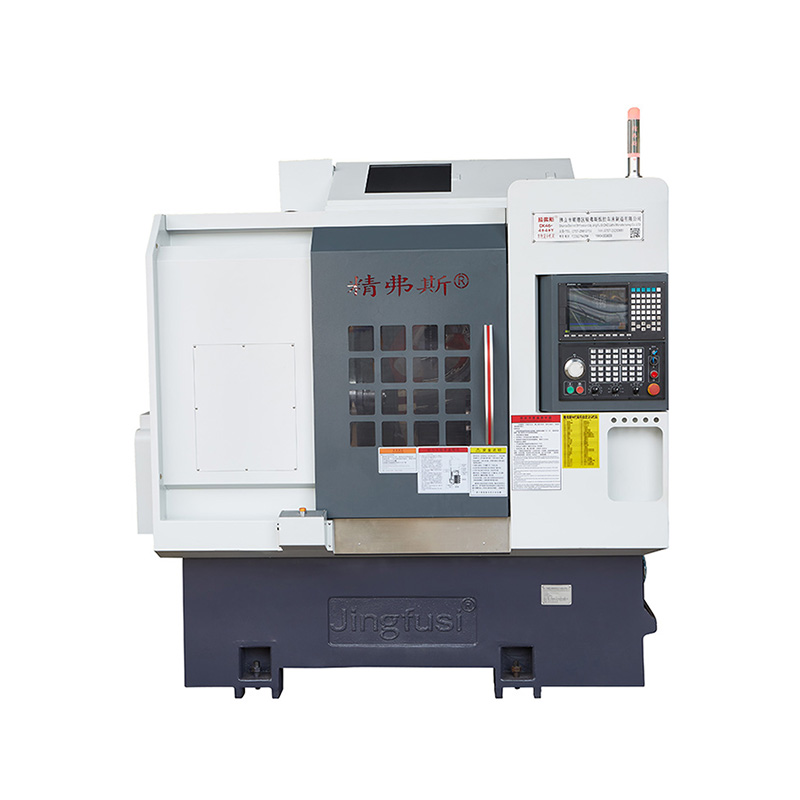

Meaisín casadh agus muilleoireachta ardchruinneas beachtais

Mar an monaróir gairmiúil, ba mhaith linn meaisín casadh agus muilleoireachta ardcháilíochta ardcháilíochta a chur ar fáil duit. Agus tabharfaimid an tseirbhís iar-dhíolacháin agus seachadadh tráthúil duit.

Mionsamhail:CK76DTY

Seol Fiosrúchán

Cur síos ar an Táirge

Tá cruinneas ríthábhachtach maidir le casadh agus muilleoireacht, agus tugann ár meaisín an cruinneas sin duit. Le tógáil láidir agus durable, tá na cumais ag an meaisín seo chun poist bheachta meaisínithe a láimhseáil, le haschur ardchaighdeáin.

Ceadaíonn dearadh turret Jingfusi® an mheaisín seo athruithe tapa agus éasca uirlisí, rud a chiallaíonn go bhfuil sé foirfe do phoist innillithe éagsúla. Le fearsaid muilleoireachta cumhachtach agus feidhm casadh, beidh an cumas agat páirteanna casta a chruthú, go tapa agus go cruinn.

Tá ár meaisín casadh agus muilleoireachta ard -chruinnis deartha chun an próiseas meaisínithe a shimpliú agus chun éifeachtúlacht a uasmhéadú. Soláthraíonn sé solúbthacht chun dul i ngleic le tascanna agus feidhmeanna éagsúla, lena phróiseáil ardluais agus lena ilfheidhmíocht.

Ní hamháin go bhfuil ár meaisín beacht, ach tá sé tógtha go deireanach freisin. Le fráma buan agus láidir, is féidir leis an meaisín seo raon leathan ábhar agus feidhmchlár a láimhseáil, ag cinntiú táirgiúlacht agus inniúlacht is fearr.

Ina theannta sin, bíonn sé éasca úsáid a bhaint as comhéadan iomasach an mheaisín seo, fiú dóibh siúd atá nua le meaisínithe. Tá na rialuithe deartha le haghaidh cairdiúlacht úsáideora, rud a ligeann duit an post meaisínithe atá idir lámha a chlárú agus a fhorghníomhú.

Tá ár n -ionchais i dtéarmaí marthanacht, éifeachtúlachta agus beachtais ag dul i léig agus ár meaisín muilleoireachta ardchruinnithe. Leis na cumais chumhachtacha atá aige, tógáil láidir agus comhéadan atá éasca le húsáid, is é an réiteach idéalach do do riachtanais casadh agus muilleoireachta beacht.

Léaráid Taistil Meaisín Jingfusi®

High Precision Turret Turning and Milling Machine

Sonraí Táirgí

Liosta paraiméadair

mír	Samhail de deil	aonad	CK52DTY	CK76DTY	CK46DTY
Raon feidhme próiseála	Trastomhas uainíochta uasta an fhearsaid	mm	Ø 700
	Fad uasta casadh an chiorcail sheachtraigh	mm	520
	Trastomhas barra uasta	mm	Ø 55	Ø 72	Ø 45
Príomh -ais	Luas an fhearsaid uasta	R/Min	4200 (Socrú 3500)	3200 (Socrú 2000)	6000 (Socraigh 4500)
	Cineál ceann fearsaide		A2 - 6	A2 -8	A2 - 5
	Trastomhas Fearsaideach trí pholl	mm	Ø 66	Ø 86	Ø 56
beathaigh	X/z/y ais stróc uasta	mm	260/500/± 60 60
	Ceann cumhachta 90 ° ag dul trí lár an fhearsaid	mm	30
	Gluaiseacht tapa uasta x/z/y ais	m/mo	24 (suíomh 16)/ 24 (suíomh 16)/ 14 (suíomh 8)
	Slat scriú x/z/y ais	mm	40
	Rian sorcóir x/z/y ais y	mm	35/45/35
Tóilín cumhachta	Múnla Turret Cumhachta (Turret Cumhachta)	BMT	BMT55
	Collet ceann cumhachta	Is	ER32
	Méid sealbhóra uirlisí seasta	mm	25x25
	Trastomhas an tsealbhóra bore	mm	Ø32
innealra leictreach	Príomhchumhacht/chasmhóimint mótair	Kw / nm	11kw/rátáil 72nm	15kw/rátáil 98nm	7.5 kW/rátáil 47nm
	Cumhacht/chasmhóimint Axis X/Z/Y Ais	Kw / nm	Yaskawa 2.9 kW /18.6nm, Giniúint Nua -Optional3.1 kW /15nm
	Cumhacht/chasmhóimint de mhótar ceann cumhachta turret	Kw / nm	Giniúint Nua 3.1 kW/15nm
	Luas uasta an mhótair chumhachta turret	R/Min	6000 (Socrú 4000), luas coiteann4000 coiteann
	Cumhacht mótair cumhachta/chasmhóimint	Kw / nm	3.1 kW/15nm
	Cumhacht/chasmhóimint na huirlise turret ag athrú mótair	Kw / nm	Giniúint Nua1.0 kW /3.1nm
Cuir ar stoc	Stróc tailstock	mm	520
	Stróc hiodrálach uasta Tailstock	mm	100
	Taper Top Snáthaid Taper Poll Poll	Mk	Mohs 5#
	An t -achar uasta idir barr agus cuck	mm	690
nach iad	Gléas coscáin suiteála fearsaide		Hiodrálach, roghnach ríomhchláraithe
	Claonadh leapa	°	30 ° nó 15 °
	Fad Uirlis Meaisín X Leithead X Airde	mm	2500x1680x1900
	Meáchan iomlán an mheaisín iomláin	Kg	5000kg
	Cumhacht iomlán	KW	20
	Meán -thomhaltas cumhachta	KW / H.	3

Cruinneas Uirlis Meaisín

Cruinneas Meaisín, Caighdeán Fachtóir Jingfus ：
Mór -earra tástála	Léaráid sceidealta	Modh braite	Caighdeán monarchan


Buille gathacha fearsaid		Runout an chóin sheachtraigh a bhrath	0.0035


Suíomh athuair x-ais		Suíomh arís agus arís eile an X-ais a bhrath. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Seasamh athuair Z-ais		Brath arís agus arís eile ar an ais Z. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Suíomh athuair y-ais		Brath arís agus arís eile ar an ais Y. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.004


C Ais Athrá Ais		Brath an pointe seasta C-ais a bhrath, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath	20 soicind stua


C Suíomh Ais Rothlach		Brath cruinneas suímh randamach an C-ais, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin seiceáil na socruithe arís agus arís eile	72 soicind stua


Buille Clampála Ceann Cumhachta		Buille cóin	0.015

Buille Clampála Ceann Cumhachta		Clampáil Beating	0.01

Más mian leis an gcustaiméir cruinneas ISO nó VD1 ais x/z/y a thástáil, déanfar é a chinneadh ag an am a scríobhann sé an conradh. Ní mór don chustaiméir an mhír seo a thástáil ag an am céanna den chéad uair a ghlactar le Jingfusi Factory.
