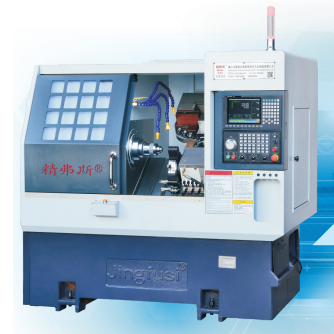

Meaisín Casadh agus Muilleoireachta Trí Chuar Istigh

Is uirlis meaisínithe speisialaithe é Jingfusi® Inner Three-cuar Groove Turning and Milling Machine a úsáidtear le haghaidh meaisínithe beachtas na n-grooves istigh le trí dhromchla cuartha nó comhrianach. Úsáidtear an Meaisín Casadh agus Muilleoireachta Trí Chuar Istigh seo go coitianta i dtionscail a éilíonn táirgeadh páirteanna casta le grooves nó próifílí istigh nach féidir a chruthú go héasca ag baint úsáide as modhanna meaisínithe traidisiúnta.

Mionsamhail:CK46-3+2

Seol Fiosrúchán

Cur síos ar an Táirge

Cé go n-úsáidtear iad go príomha le haghaidh meaisínithe groove istigh, is féidir leis na meaisíní seo oibríochtaí meaisínithe eile a láimhseáil freisin, rud a fhágann go bhfuil siad versatile do raon leathan feidhmchlár. Is minic a bhíonn tionscail ar nós aeraspáis, déantúsaíocht feistí leighis, innealtóireacht feithicleach agus beachtas ag brath ar na meaisíní seo chun comhpháirteanna casta agus ardchruinneas a tháirgeadh. Is féidir le Meaisíní Casadh agus Muilleoireachta Trí-chuar Istigh ábhair éagsúla a phróiseáil, lena n-áirítear miotail, plaistigh, agus comhdhéanta, ag brath ar na riachtanais mheaisínithe ar leith.

Léaráid Taistil Meaisín

Sonraí Táirge

Liosta Paraiméadar

Mír	aonad	Sonraíocht
uas. trastomhas ag casadh	mm	250
uas. diam swing. thar deil	mm	Ø500
uas. trastomhas ag casadh tríd an leaba sleamhnáin	mm	Ø160
Céim leaba slanting	céime	35°
Taisteal éifeachtach X-ais	mm	1000
Taisteal éifeachtach Z-ais	mm	400
X/Z ais uas. luas tapa taistil	m/nóim	24
Limistéar bonn iarann teilgthe	㎡	1.8 x 1.1
Méid an mheaisín: L x W x H	mm	2100x1580x1800
Meáchan glan meaisín	KG	2600
uirlis uimh.	ríomhairí pearsanta	8
Uirlisí cearnacha	mm	20×20
Méid scian poll	mm	Ø20
Capall iomlán	kw	13
Meán tomhaltas cumhachta	kw/u	2
Foirm aghaidh fhearsaid		A2-5
Luas fhearsaid	rpm	6000
Socrú luais fhearsaid	rpm	1-4500
Casmhóiminte Rátáil Fearsaid	Nm	35Nm(1500r/nóim)
Trastomhas barra uasta	mm	Ø45

Cruinneas Uirlisí Meaisín

Cruinneas meaisín, caighdeán fachtóir Jinfus :
Mórmhír tástála	Léaráid scéimreach	Caighdeán monarchan


Buille gathacha fearsaid,		Braith rith amach an chóin sheachtraigh	0.0035


Suíomh athuair X-ais，X		Braith suíomh an X-ais arís agus arís eile. Nóta: An chéad réamh-mheas thart ar 50 uair chun earráid an inneall fuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Suíomh athuair Z-ais，Z		Braith suíomh arís agus arís eile ar an ais Z. Nóta: An chéad réamh-mheas thart ar 50 uair chun earráid an inneall fuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Seasamh athuair ais C, C		Braith an pointe seasta C-ais a athshuíomh, tabhair faoi deara: an chéad uair a thuar thart ar 50 uair chun earráid an inneall fuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath	20 soicind stua


Seasamh ais C rothlach, C		Braith cruinneas suímh randamach an C-ais, tabhair faoi deara: an chéad uair a thuar thart ar 50 uair chun earráid an inneall fuar agus an t-inneall te a fhritháireamh, agus ansin seiceáil na socruithe arís agus arís eile	72 soicind stua


Más mian leis an gcustaiméir cruinneas ISO nó VD1 ais X/Z/Y a thástáil, cinnfear é tráth scríofa an chonartha. Ní mór don chustaiméir an mhír seo a thástáil ag an am céanna maidir le glacadh tosaigh Jingfusi Factory.
