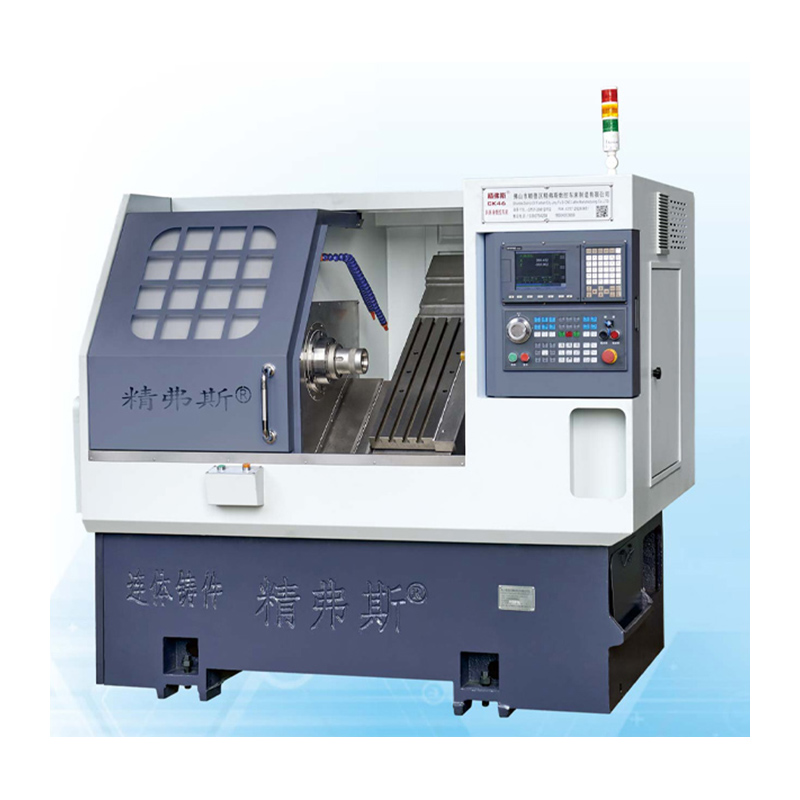

Leaba claonta claonta ag casadh meaisín lathe CNC

Is feabhsú agus uasghrádú ar Jingfusi® é an Meaisín CNC CNC atá ag casadh CNC. Ar bhonn feidhmíocht ardphróiseála agus feidhmiú éasca na samhla bunaidh a oidhreacht, forbraíodh é le dearadh leaba claonta go hiomlán agus spás oibríochta níos mó, luas próiseála níos airde agus uirlisí meaisín CNC atá níos éasca a choigeartú agus a chothabháil.

Mionsamhail:CK46

Seol Fiosrúchán

Cur síos ar an Táirge

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Leaba Slant Leaba CNC Meaisín Lathe Gnéithe:

Dearadh is fearr:Tá dearadh leapacha 35-céim i gceist leis an gclaonadh leaba chlaonta seo ag casadh Meaisín Lathe CNC, ag soláthar déine agus cobhsaíocht feabhsaithe le haghaidh meaisínithe beachtais.

Láimhseáil sliseanna éifeachtach:Tairgeann an meaisín cumas substaintiúil sliseanna a chuirtear in iúl, rud a ligeann do chustaiméirí solúbthacht a roghnú chun deireadh a chur le sliseanna tosaigh nó cúil, ag cinntiú áise sa phróiseas meaisínithe.

PR ScriúE-Stretching:Ag ionchorprú struchtúr réamh-shínte scriú, déanann an deil seo barrfheabhsú ar chruinneas agus ar iontaofacht meaisínithe.

Post Uirlis de chineál gang:Le post uirlis de chineál gang, tacaíonn an deil seo le húsáid uirlisí iomadúla chun éifeachtúlacht agus solúbthacht mhéadaithe a úsáid in oibríochtaí meaisínithe éagsúla.

Sonraí Táirgí

Inclined Slant bed Turning CNC Lathe Machine

Liosta paraiméadair

tionscadal		aonad	CK46	CK52	CK76
Fad uasta casadh		mm	350
Trastomhas casadh uasta ar an leaba		mm	Ø 500
Trastomhas casadh uasta ar an gclár scátála		mm	Ø 160
Claonadh leapa		°	35 °
Taisteal éifeachtach ais x/z		mm	Trastomhas 1000/400
Sonraíochtaí scriú ais x/z ais		mm	32
Sonraíochtaí Iarnróid Ais X/Z		mm	35
Cumhacht mótair x/z-ais		KW	1.3
Gluaiseacht tapa uasta x/z ais		m/mo	24
Fad Uirlis Meaisín X Leithead X Airde		mm	2100x1580x1800
Meáchan iomlán an mheaisín iomláin		Kg	2600
Uimhir scian		cuir suas le	8
Méid scian cearnógach		mm	20x20
Méid cutter poll cruinn		mm	Ø20
Cumhacht iomlán		KW	13	13	16
Meán -thomhaltas cumhachta		KW / H.	2	2	2.5
príomh -seafta	Foirm Aghaidh Deireadh Fearsaid		A2-5	A2-6	A2 -8


	Luas an fhearsaid uasta	R/Min	6000 (socraithe go 4500)	4200 (socraithe go 3500)	3200 (socraithe go 2500)
	Cumhacht mótair fearsaide	KW	7.5	7.5	11
	Chasmhóimint rátaithe mótair fhearsaid	Nm	47.8nm	47.8nm	72nm
	Trastomhas an bharra uasta a rith	mm	Ø 45	Ø 51	Ø 75

Cruinneas Uirlis Meaisín

Cruinneas Meaisín, Caighdeán Fachtóir Jingfus ：
Mór -earra tástála	Léaráid sceidealta	Modh braite	Caighdeán monarchan


Buille gathacha fearsaid,		Runout an chóin sheachtraigh a bhrath	0.0025


Suíomh athuair x-ais		Suíomh arís agus arís eile an X-ais a bhrath. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.0025


Seasamh athuair Z-ais		Brath arís agus arís eile ar an ais Z. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.0025


Más mian leis an gcustaiméir cruinneas ISO nó VD1 ais x/z/y a thástáil, déanfar é a chinneadh ag an am a scríobhann sé an conradh. Ní mór don chustaiméir an mhír seo a thástáil ag an am céanna den chéad uair a ghlactar le Jingfusi Factory.
