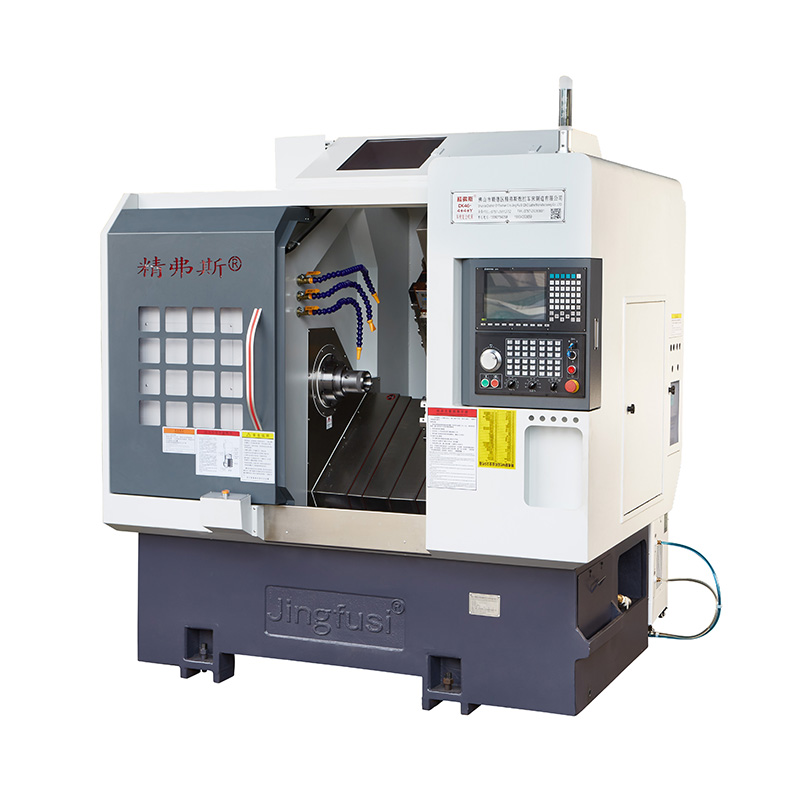

Ionad meaisínithe cumaisc muilleoireachta CNC CNC

Tá an t -ionad meaisínithe cumaisc muilleoireachta CNC oiriúnach chun comhpháirteanna rothlacha casta agus an -beachta a mhonarú. Cumasaíonn sé an chuid is mó de na hoibríochtaí meaisínithe a chríochnú, murab ionann agus gach ceann acu. Ní hamháin go ráthaíonn sé seo cruinneas ach cuireann sé le táirgiúlacht agus le cost-éifeachtúlacht freisin.

Mionsamhail:CK46-4+4+Y

Seol Fiosrúchán

Cur síos ar an Táirge

Saintréithe CNC ag casadh Ionad meaisínithe cumaisc muilleoireachta:

Clampáil a íoslaghdú: laghdaíonn sé an gá le hoibríochtaí clampála iolracha, feabhas a chur ar éifeachtúlacht agus ar chruinneas.

Athruithe ar Uirlisí Mear: Tacaíonn sé le hathruithe uirlisí ardluais, socrú uirlisí a shimpliú le haghaidh meaisínithe níos áisiúla.

Meaisíniú cuimsitheach: Tairgeann sé raon feidhmeanna chun próiseáil ilchodach aghaidheanna agus taobhanna deiridh a éascú, rud a chumasaíonn cumais meaisínithe ildánacha.

Léaráid taistil meaisín

CNC Turning Milling Compound Machining Center

Sonraí Táirgí

Liosta paraiméadair

mír	Samhail de deil	aonad	CK46-4+4+y	CK52-4+4+y
Raon feidhme próiseála	Swing thar an leaba	mm	Ø 500
	Fad uasta casadh an chiorcail sheachtraigh	mm	320
	Trastomhas barra uasta	mm	Ø 45	Ø 51 ~ 55
Príomh -ais	Cineál ceann fearsaide		A2-5	A2-6

	Trastomhas Fearsaideach trí pholl	mm	Ø 56	Ø 66
	Luas an fhearsaid uasta	R/Min	6000 (socraithe go 4500)	4500 (socraithe go 3500)
beathaigh	Taisteal éifeachtach ais x/z/y	mm	800/470/260

	Gluaiseacht tapa uasta x/z/y ais	m/mo	24 (Socrú 18)/24 (Socrú 18)/15 (Suíomh 8)
	Slat scriú x/z/y ais	mm	32/32/25
	X/Z/Y Iarnród Ais	mm	35/35/25
Túr scian	Turret Ocht Stáisiún	Ríomhairí pearsanta	Is féidir le 8 stáisiún, a bheith feistithe le sealbhóirí uirlisí poll dúbailte, roghnach le 12 stáisiún
Giarsaí	Foirm Shealbhaíochta Uirlisí Ceann Cumhachta		ER25


	Uirlis Cheann Cumhachta	Ríomhairí pearsanta	Z-ais 4+x-ais 4, le 4 shealbhóir uirlisí seasta breise suiteáilte
	Luas uasta an chinn cumhachta	R/Min	Is féidir 6000 (socraithe go 4000) a úsáid go coitianta chun táirgí a phróiseáil ó 4000
	Fad idir seafta ceann cumhachta agus seafta	mm	65
innealra leictreach	Príomhchumhacht/chasmhóimint mótair	Kw / nm	Giniúint Nua 7.5kW, 47.75nm. Is féidir codanna cruach a bhfuil acmhainn phróiseála os cionn 80 acu a fheistiú go roghnach le 11kW, 70.03nm

	Cumhacht/chasmhóimint Axis X/Z/Y Ais	Kw / nm	1.3kw/8.39nm
	Cumhacht Mótair/Torque Cumhachta Cumhachta X/Z Cumhacht	Kw / nm	1.7 kW/8nm
	Luas uasta mótair na cumhachta cumhachta	R/Min	5000
nach iad	Gléas coscáin suiteála fearsaide		brú hiodrálach


	Claonadh leapa	°	35 °
	Fad Uirlis Meaisín X Leithead X Airde	mm	2200x1580x1900
	Meáchan iomlán an mheaisín iomláin	Kg	3430
	Cumhacht iomlán	KW	13
	Meán -thomhaltas cumhachta	KW / H.	2

Cruinneas Uirlis Meaisín

Cruinneas Meaisín, Caighdeán Fachtóir Jingfus ：
Mór -earra tástála	Léaráid sceidealta	Caighdeán monarchan


Buille gathacha fearsaid		Runout an chóin sheachtraigh a bhrath	0.0035


Suíomh athuair x-ais		Suíomh arís agus arís eile an X-ais a bhrath. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Seasamh athuair Z-ais		Brath arís agus arís eile ar an ais Z. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.003


Suíomh athuair y-ais		Brath arís agus arís eile ar an ais Y. TABHAIR FAOI DEARA: Ar dtús, tuar thart ar 50 uair chun earráid an innill fhuar agus an t -inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath.	0.004


C Ais Athrá Ais		Brath an pointe seasta C-ais a bhrath, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin an suíomh arís agus arís eile a bhrath	20 soicind stua


C Suíomh Ais Rothlach		Brath cruinneas suímh randamach an C-ais, tabhair faoi deara: Ar dtús tuar thart ar 50 uair chun earráid an innill fhuar agus an t-inneall te a fhritháireamh, agus ansin seiceáil na socruithe arís agus arís eile	72 soicind stua


Buille Clampála Ceann Cumhachta		Buille cóin	0.015

Buille Clampála Ceann Cumhachta		Clampáil Beating	0.01

Más mian leis an gcustaiméir cruinneas ISO nó VD1 ais x/z/y a thástáil, déanfar é a chinneadh ag an am a scríobhann sé an conradh. Ní mór don chustaiméir an mhír seo a thástáil ag an am céanna den chéad uair a ghlactar le Jingfusi Factory.
